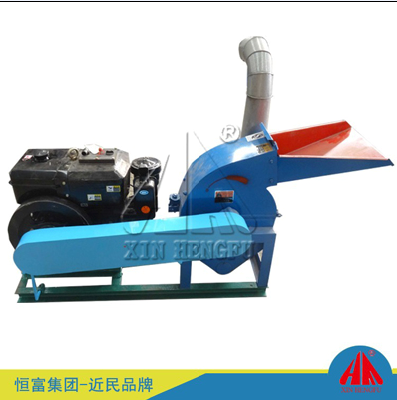

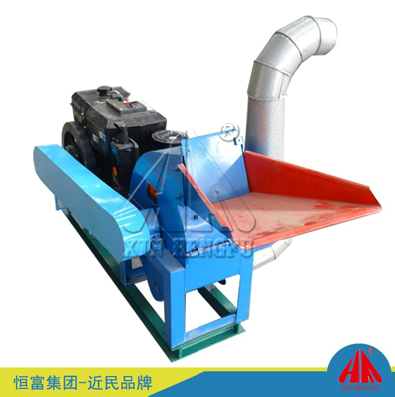

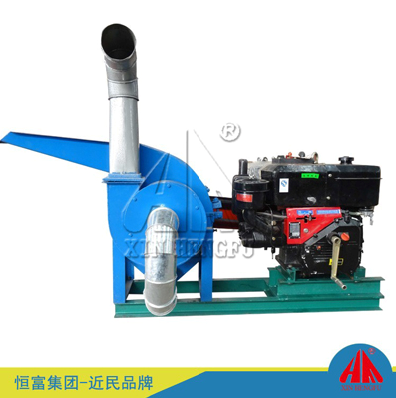

9HT多功能鍘草機（青貯飼料粉碎機）是結合我國農村家畜家禽飼養多元化和動力配套的特點設計而成的一種新型飼料破碎機械。該機集鍘草青貯粉碎為一體，運轉平穩，生產效率高，多功能作業是當前我國農村家秸桿飼料，發展家畜家禽的理想工具。
適用范圍
主要結構及工作原理
9HT多功能鍘草機主要由喂入機構、鍘切機構、拋送機構、傳動機構、行走機構、防護裝置和機架等部分組成。其各部分組成如下：
1）、喂入機構：主要由喂料臺、上下曹錕、定刀片、定刀支承座組成
2）、鍘切拋送機構：主要由動刀、刀盤、鎖緊螺釘?shù)冉M成
3）、傳動機構：主要由三角帶、傳動軸、齒輪、萬向節等組成
4）、行走機構：主要由地腳輪組成
5）、防護裝置：由防護罩組成
由電機作為配套動力。將動力傳遞給主軸，主軸另一端的齒輪通過齒輪箱、萬向節等將經過調速的動力傳遞給壓草輥，當待加工的物料進入上下壓草琨之間時，被壓曹錕夾持并以一定的速度送入鍘切機構，經高速旋轉的刀具切碎后經出草口拋出機外。
另外一種是拖掛式的，也就是在拖拉機上拖掛的，是由柴油機為動力的。
主要特點
● 鋼結構機架，體積小，重量輕，移動方便。
● 設計保險裝置，杜絕啃刀事故，整機安全可靠。
● 草輥傳動軸選用萬向聯軸節，結構緊湊，運轉靈活，拆裝方便。
● 配套動力多樣選擇，電動機、柴油機、拖拉機都可配套，尤其對電力缺乏地區更為適宜。
● 刀片選用優質鋼材，經特殊工藝精制而成，超強耐磨；采用高強度螺栓，使用安全可靠。
● 機殼選用加厚鋼板連續焊接而成，整體模具成形，壓制防偽商標，美觀大方，經久耐用。
● 性價比優越，同等生產率的鍘草機售價最低
主要技術參數
| 項 目 | 9Z－9A型 | 9Z－9A型拖掛式 | ||
| 配套動力 | 電機 | 功率（kW） | 15 | ------- |
| 轉速（r/min） | 1440 | ------- | ||
| 拖拉機 | 傳動型式 | 皮帶傳動 | 動力輸出軸 | |
| 柴油機 | 功率（馬力） | 25 | 25～50 | |
| 動力輸出軸轉速（r/min） | ------- | 540 | ||
| 拖拉機掛接形式 | ------- | 拖掛架 | ||
| 外型尺寸 | 運輸尺寸：長×寬×高 | 2620×1720×1850 | 2735×1800×1960 | |
| 使用尺寸：長×寬×高 | 2620×2140×4110 | 3510×1800×4210 | ||
| 整機重量（㎏） | 880 | 880 | ||
| 刀盤轉速（r/min） | 500 | |||
| 刀片數（片） | 3片 | |||
| 設計動力傳動軸鍵數 | ------ | 8 | ||
| 三 角 帶 | B3000五根 | B1900四根 | ||
生產效率
| 項 目 | 數 據 | |
| 生產效率切草長度16mm，連續均勻喂入條件下 | 青玉米秸稈（含水率78%） | 9 t/h |
| 干玉米秸稈（含水率17%） | 3.5 t/h | |
| 干稻草（含水率17%） | 4 t/h | |
| 干麥秸（含水率17%） | 3 t/h | |
| 干苜蓿（含水率20%） | 3.5 t/h | |
| 切草長度 | 3片動刀 | 12,18,25,35(mm) |
| 成品物料吹送距離 | 10～15(m) | |
使用注意事項
1)鍘草機作業時，安全防護設備必須齊全。
2)操作人員要充分了解機器性能，嚴禁酒后、帶病或過度疲勞時開機作業，工作時人和物不得靠近運轉部位。
3）停止工作前，應先把變位手柄扳至0位，讓機器空轉2min左右，待吹凈機內的灰塵、雜草后再停機。
4)鍘草機的工作場地應寬敞，并備有防火器材。
5)喂草時，操作者應站在喂料斗的側面，嚴禁雙手伸入喂料斗的護罩內。同時要嚴格防止木棒、金屬物、磚石等誤入機內，以免損機傷人。
6)嚴禁刀盤倒轉。
7)鍘草機必須在規定的轉速下工作，嚴禁超速、超負荷作業。
8)更換動、定刀片的緊固件時，必須用8.8級螺栓以及8級螺母，不得用低等級的螺栓、螺母代替。
9)工作時如發現異常響聲，應立即停機檢查。檢查前必須切斷動力，禁止在機器運轉時排除故障。
10)物料喂入量應適當，過多易造成超載停轉。當然也不能過少，過少會影響鍘切效率。
維修與保養
1、經常檢查各緊固件有無松動，并予擰緊。
2、加強對軸承座、聯軸節、傳動箱的維護保養，定時加注或更換潤滑油、脂。
3、對切割間隙可調的鍘草機價格，要根據作物莖稈的粗細合理調整切割間隙，保證鍘草機價格正常工作。
4、發現刀片刃口磨鈍時，應用油石對動刀片進行磨刃。
5、每班作業完畢，應及時清除機器上的灰塵和污垢；每季作業結束后，應清除機器內雜物，在工作部件上涂上防銹油，置于室內通風干燥處。
